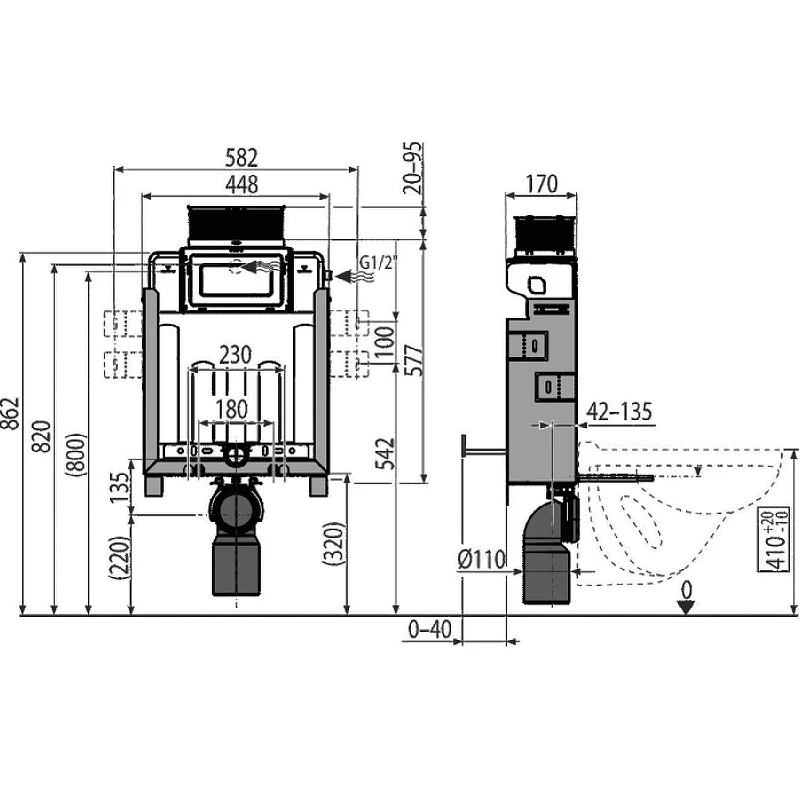

Инсталляция Alcaplast Renovmodul AM119/850 для подвесного унитаза без клавиши смыва пластик

Инсталляция скрытого монтажа Alcaplast Renovmodul AM119/850 для подвесного унитаза.

• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм.
• Подвижной держатель для стокового колена можно установить в восьми положениях на расстоянии 0-93 мм.
• Угловой вентиль можно подключить к системе трубопроводов Mepla.
• Возможно произвести монтаж на неровную поверхность без необходимости выравнивания задней стены в диапазоне до 50 мм.
• Оцинкованная несущая конструкция с четырьмя откидными кронштейнами для легкого монтажа.
• Конструкция полистирольной изоляции упрощает процесс замуровывания в стену, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции.
• Съемный элемент полистирольной изоляции для легкого доступа во время установки.
• Возможность установки кронштейна с переходом G 1/2 для подключения сиденья-биде.
• Двойной смыв, независимо регулируемый, с гигиеническим резервом.
• Подходит для установки пневматического или сенсорного смыва.
• Совместима со всеми кнопками управления Alcaplast.
• Бачок выполнен из одного фрагмента полипропилена, что обеспечивает его 100 герметичность.
• Подвод воды сзади/сверху посередине.
• Возможность сервиса без использования инструментов.
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи.
• Монтажная высота 862 мм.
• Монтажная глубина рукава регулируется в диапазоне 20-95 мм.
• Монтажная глубина 125 мм.
• Материал несущей консоли: оцинкованная сталь.

Технические характеристики:

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2.
• Рабочий диапазон давления воды: 0,05 - 0,8 MPa.
• Рекомендуемый диапазон давления воды: 0,3 - 0,5 MPa.
• Большой смыв: 6 -9 л.
• Малый смыв: 2,5 - 3,5 л.
• Стандартные настройки большого смыва: 6 л.
• Стандартные настройки малого смыва: 3 л.
• Гигиенический резерв: 3 л.
• Объем воды в бачке: 9 л.
• Несущая способность: 400 кг.

В комплекте поставки:

• Бачок с впускным и выпускным механизмом.
• Оцинкованная консоль несущей конструкции.
• Резьбовое соединение 1/2 для подвода воды со встроенным угловым вентилем Schell 1/23/8.
• Толкатели механизма 2 шт.
• Монтажный комплект: винт D 8x604 шт., дюбель D 12 - 4 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 - 2 шт., шайба -4 шт., колпачок - 2 шт., гайка - 2 шт., гофрированный рукав - 2 шт.
• Стоковое колено из полиэтилена D90/110.
• Прокладка, патрубок полипропилен, манжета.
• Прокладка, патрубок полипропилен, уплотнение патрубка.
• Монтажный комплект крышек для защиты технических отверстий при установке системы.
• Рукав сервисного отверстия двусоставный, легко укорачивается.
